Flinkx源码解析

对Flinkx中的几个主要功能的源码进行分析

Flinkx源码

本地模式

  1. 创建flink流式计算执行环境类：StreamExecutionEnvironment，配置参数来源于confProp参数的值
  2. 创建flink流式计算表环境类：StreamTableEnvironment，配置参数来源于confProp参数的值
  3. 配置StreamExecutionEnvironment
  4. 获取数据来源信息，创建来源的DataStream
  5. 获取数据流向信息，创建流向的DataStreamSink

重要类

DtInputFormatSourceFunction 实现整体的操作逻辑，使用BaseRichInputFormat对象进行对数据源的各种操作；
BaseRichInputFormat 由各个数据源实现BaseRichInputFormat，实现具体业务逻辑
DataSyncFactoryUtil 根据数据源名称，通过反射机制获取到对应的数据源工厂类SourceFactory
SourceFactory 每个数据源实现工厂类，通过createSource方法获取到数据源DataStream
SinkFactory 每个数据源实现工厂类，通过createSink方法获取到数据输出DataStreamSink

断点续传

断点续传和实时采集都依赖于flink的checkpoint机制
checkpoint机制

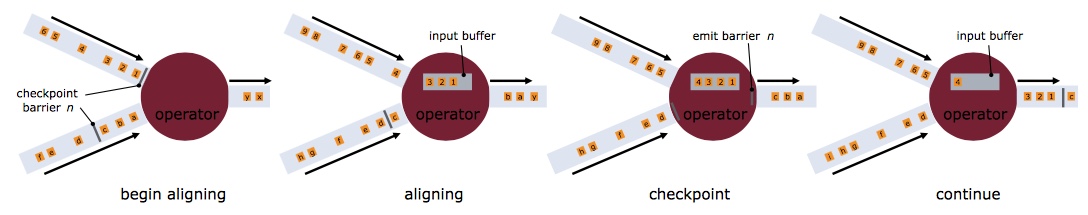

checkpoint机制
Checkpoint触发时，会向多个分布式的Stream Source中插入一个Barrier标记，这些Barrier会随着Stream中的数据记录一起流向下游的各个Operator。当一个Operator接收到一个Barrier时，它会暂停处理Steam中新接收到的数据记录。因为一个Operator可能存在多个输入的Stream，而每个Stream中都会存在对应的Barrier，该Operator要等到所有的输入Stream中的Barrier都到达。当所有Stream中的Barrier都已经到达该Operator，这时所有的Barrier在时间上看来是同一个时刻点（表示已经对齐），在等待所有Barrier到达的过程中，Operator的Buffer中可能已经缓存了一些比Barrier早到达Operator的数据记录（Outgoing Records），这时该Operator会将数据记录（Outgoing Records）发射（Emit）出去，作为下游Operator的输入，最后将Barrier对应Snapshot发射（Emit）出去作为此次Checkpoint的结果数据。
Flink Checkpoint机制原理剖析

flink状态管理

实现有状态的计算 | 鲁老师
  1. 实现接口CheckpointedFunction
  2. 在任务启动时，会调用initializeState，获取到状态列表ListState
  3. 在flink触发checkpoint时，会自动调用snapshotState方法，将当前任务的状态放入状态列表ListState中进行持久化保存
  4. 在任务重启时，会调用initializeState，将状态列表ListState中的数据恢复到内存中
  5. inputFormat和outputFormat在开始执行时，从formatStateMap中获取到初始化的状态信息，在任务的执行过程中，保存当前任务的执行状态，在snapshotState方法调用时进行持久化

实时采集

Mysql Binlog实时采集采用Alibaba的开源框架canal，能够实时获取binlog日志内容并进行解析。
  1. 创建MysqlEventParser解析器，设置连接信息等参数
  2. 自定义解析类BinlogEventSink，将获取的数据转换成RowData
  3. InputFormat将RowData作为source

增量读取

如何获取起始位置？—配置json时必须指定startLocation的值

queryStartLocation的作用是什么？执行的sql长什么样？

通过设置递增的字段与初始的startLocation的值进行数据的筛选，获取大于startLocation 的数据，来进行增量数据的读取

脏值处理

流量控制

使用flink的累加器记录全局的累计读取条数与累计读取字节数的指标，根据这些指标实时更新本地的指标值，采用guava的RateLimit作为限流器

RateLimit

RateLimiter使用的是令牌桶算法，就是以固定的频率生成令牌，线程执行之前先申请固定数量的令牌，令牌数量不足时会阻塞
初始令牌设置1000row/s，每隔一秒根据指标值更新令牌的生成数量，也就是流量速度的控制。
根据累加器获取的指标计算当前子任务的流量： 每条数据的平均字节数=总的读取字节数/总的读取条数 子任务流量=总的读取条数/每条数据的平均字节数*子任务读取条数的占比
将计算出的流量作为新的令牌数量，来进行流量的控制

分片读取

继承flink的RichInputFormat抽象类，该类实现了InputFormat接口，通过实现createInputSplits方法，进行自定义的分片方式

kafka-connector

column与codec是如何起作用的？
